Configuració d'una xarxa

Construcció i Planificació d’una xarxa

Targeta de xarxa

Per construir una xarxa a part dels terminals i cables és necessari que cada aparell tingui un adaptador (una targeta de xarxa) per poder-se comunicar amb els altres perifèrics o equips.

Si volem connectar dos o més aparells necessitarem un hub o un concentrador.

Si volem connectar diversos equips en diverses zones de treball necessitarem un switch o un router(encaminadors), per tal de segmentar(conduir) el trànsit.

A més si volem augmentar la seguretat de la nostra xarxa per evitar intrusions haurem d’utilitzar un Firewall.

Per unir més d’una xarxa, les connectaríem amb una passarel·la o gateway.

Cables de connexió a la xarxa

Les característiques que haurem de tenir en comte són les següents:

· Material de construcció i fabricació.

·Velocitat de transmissió assolible (mesurada per bits per segon o múltiples: Bps, Gbps)

· Fiabilitat enfront el soroll o el pirateig de senyal.

Tipus de cables:

          -Cable coaxial

• Cable de coure obsolet(per fer xarxes) que podia arribar als 10Mbps.
• Tot el material del que està fet està disposat al voltant del seu eix.
• Evitava molt bé les interferències però la senyal s’atenuava molt i només podia tenir 100m de llargària, cosa que limitava molt la xarxa i feia que la modificació de la xarxa fos difícil.
• Es necessita un adaptador de xarxa a cada ordinador per evitar els rebots de senyal.



  Xarxa feta de cable coaxial

  -Fibra òptica

• Cable construït amb dues cables de polímer plàstic d’extremada transparència que transmet la informació en forma de llum.
• L’adaptador a de transformar la informació a llum làser que anirà d’una estació a un altre.
• Donat el preu i la dificultat de manipulació només es utilitzada en empreses que donen connectivitat a internet a altres empreses o a usuaris.
• També és útil per a grans distàncies perquè es perd molt poc la senyal.
• Actualment té una velocitat de transmissió de Tbps (Terabits per segon).

Esquema fibra òptica

            -Parell trenat

Parell trenat

• Cable de coure més utilitzat.
• Està format per 4 parells trenats, cosa que li dona immunitat enfront el soroll que pugui entrar.
• També pot portar una pantalla, si en porta s’anomena STP(Shielded Twisted Pair),  o si en porta s’enomena UTP (Unshielded Twisted Pair).
• Acaben amb un connector RJ45.
• Cablatge estructurat: Actualment els edificis ja es construeixen amb els cables col·locats.
• Segons la qualitat del coure:
• Categoria 3: Velocitat màxima de dades 10Mbps
• Categoria 4: Velocitat màxima de dades 16Mbps
• Categoria 5: Velocitat màxima de dades 100Mbps



Crimpadora

• Categoria 6 i 7 : Capaç de superar els Gbps

Crimpadora

Per fabricar un cable RJ45 necessitem una crimpadora, un estri molt fàcil d’utilitzar.

-WIFI(Wirless Fidelity)

• Mitjà sense fil on la informació viatja per l’aire en forma d’ones.
• Bluetooth: de curt abast, poca velocitat i molt estàndard.
• Infrarojos: tecnologia semblant al comandament a distància de curt abaç, poca velocitat i poc fiable. Va ser la primera tecnologia inalàmbrica per transmetra dades.
• WLAN(Wirless Lan 802.11b/g): Tecnologia especifica per ordinadors que pot assolir fins els 56Mbps. Abast fins a 100m en espais tancat, però també depèn molt dels obstacles.



  Xarxa Inalàmbrica

Els adaptadors de xarxa

• Són els elements que fan possible l’accés a la xarxa, dialoguen amb els altres terminals per tal d’enviar la informació.
• El llenguatge que utilitzen s’anomena protocol Ethernet, aquest protocol s’encarrega d’enviar la informació en forma d’ona que l’altre adaptador entendrà i sabrà interpretar.

Segons la tecnologia del bus on es connecta aquest adaptador el tipus de targeta de

Placa base amb una targeta
de xarxa integrada

Slots PCI

xarxa serà:

• Integrada a la placa base: la opció més habitual i
  més moderna.
• PCI: Són les més antigues però encara són molt freqüents. Necessiten un slot PCI lliure i han de ser inserides obrint la torre del PC. No poden utilitzar-se en portàtils
• PCMCIA: Utilitzat en portàtils antics. És una escletxa per on s’insereix una tarjeta i que dona la connectivitat.
• USB: Utilitzant el bus USB podem dotar de prestacions inalàmbriques inserint un dispositiu en forma de pendrive.

PCMCIA

Targeta de Xarxa USB

Elements de concentració

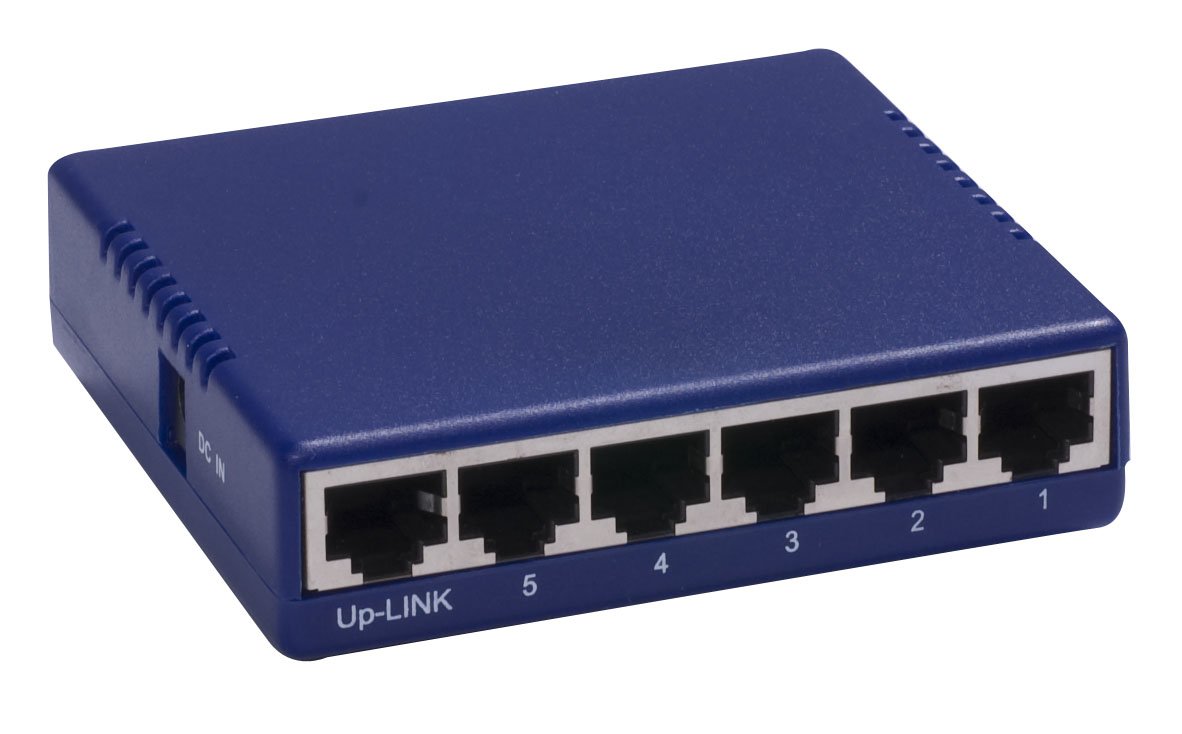

Hub

És un aparell on s’hi connecten molts ordinadors. Quan el hub rep informació la envia a tots els ordinadors.

Switch

El switch quan rep la informació mira a on correspon i l’envia al seu destí, si no hi ha destí, la rebutja.

Router

Aparell que encamina informació i es capaç de bloqueja un tipus o varis d’informació. Si es sap programar té moltes avantatges, com per exemple es pot utilitzar com un tallafocs, es poden bloquejar pàgines...

La funció de tallafocs ens permet protegir-nos d’atacs de hackers o intrusos.

Abans es posaven mòdems que funcionaven amb la xarxa telefònica. Els mòdems modulaven i demodulaven la senyal.

Gateway

Aparell que serveix per connectar xarxes a internet. Només ho tenen grans empreses telefòniques o bancs.

Acces Point

És l’aparell inalàmbric que ens permet connectar-nos a la xarxa.

Servidor d’impressió

Placa que serveix per enllaçar una impressora fins a la xarxa sense cables.

Repetidor

És un aparell que capta la senyal inalàmbrica i la amplifica.

Configuració d’una xarxa

Una xarxa està dividida en parts, aquestes parts s’anomenen nivells, cada nivell té la seva funció.

5.Nivell d’aplicacions: Es la capa que processa la informació que rebem.

Serveis que utilitzem:

·        FTP: File Transport Protocol

·       SMTP: Simple Mail Transfer Protocol

·       HTTP: Hyper Text Transfer Protocol

·        Pop: Post Office Protocol

4.Nivell de transports: Rep les dades de les aplicacions que està utilitzant l’usuari, les fragmenta, les posa en ordre i assegura el seu enviament. Quan la informació arriba al seu destí, l’ordinador destinatari fa el procés invers i si s’ha perdut informació demana que l’altre ordinador li torni a enviar.

3.Nivell de xarxa: S’encarrega de la transmissió de dades fora de la nostra LAN. Aquest nivell ens assegura que les dades trobin sempre el camí.(IP)

2.Nivell d’enllaç de dades: La segona capa s’encarrega de regular el procés per el qual l’ordinador pot transmetre informació al bus i ser escoltat per els altres. Hi poden haver errors, però al targeta ethernet la corregeix i la reenvia.

1.Nivell físic: S’encarrega de detalls com els tipus de cables, com ha de ser la senyal, la freqüència, com es codifiquen i es transformen en electricitat els bits...

Com viatja la informació

Missatge

Nv.4

Nv.3

Nv.2

Quan la informació arriba, l’altre ordinador, treu les capes i desencripta el missatge per que pugui ser llegit, però abans ordena els paquets que ha rebut i si en falta algun fa una petició a l’altre ordinador perquè li torni a enviar les dades.

Quan es transmet la informació, va saltant de router a router fins que arriba al seu destí.

Adreçes:

• Adreça MAC (Medium Access Control): Les targetes de Ethernet disposen d’un nombre únic, que ve predeterminat de fàbrica, que que actua com a matrícula identificativa d'ins una xarxa local. Exemple: 00-23-5A-FF-D3-BD

• Adreça IP: Per identificar cada ordinador dins i fora de la xarxa i poder enviar informació necessitem l’adreça IP (Internet Protocol). Està formada per dues parts: l’adreça de xarxa i l’adreça de màquina; la primera part, és comuna a totes les màquines d’una mateixa LAN, i la part de màquina diferent per cada dispositiu. 192.168.1.123

• DHCP(Dynamic Host Configuration Protocol):és un protocol de xarxa que permet als usuaris d'una xarxa IP obtenir els seus paràmetres de configuració automàticament. El servidor posseeix una llista d'adreces IP dinàmiques i les va assignant als clients a mesura que  es connecten.
• Màscara de xarxa: És una combinació de bits que serveix per delimitar quina part de la direcció IP és el numero de xarxa i quina el nombre corresponen al host.
• Porta d’enllaç predeterminada: Adreça interior del router. A l’exterior és diferent.

• DNS: Màquina que canvia les adreces ip a adreces web.
